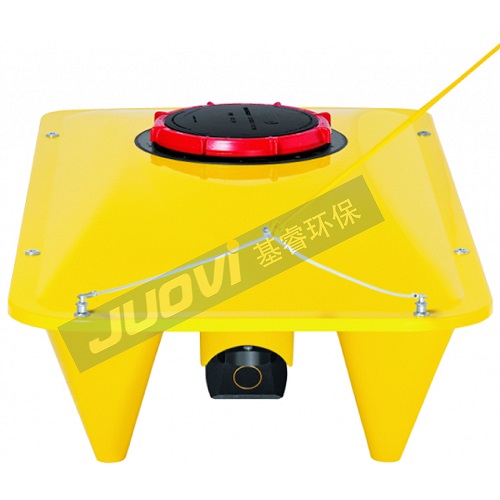

OTT Qliner2 走航式超声波多普勒流量计
技术特点
- 无可能被挡住的可移动部件 - 不受运动底床的影响 - 不受GPS信号的影响 - 高精度，精度高于1％ - 测量时间在5－20分钟左右 - 提供精确的底床形状检测 - 非常适于有陡坡的狭窄区域 - 全封闭系统，可用于各种天气 - 三体船外部无突出部件，重心低，不受外界波浪影响 - 使用PDA操作，蓝牙有效范围大，操作人员不必站在河内 - 直接计算流量
测量原理
OTT Qliner2适用于测量小型和中型天然河流以及人工渠道。通过PDA进行方便有效的控制，可以迅速测量河流定点流速、断面流速分布以及断面流量。
Qliner2本身作为一个小型声学多普勒测流系统，通过小船上的超声波传感器在河道中进行断面流速测量，操作人员使用PDA通过蓝牙连接传感器，数据可以即时分析并存储。
传感器采用四个声学波束进行断面流量的监测。如下图所示，波束1和波束2分别与竖直方向成25度夹角，用于测定垂线上的流速，波束4竖直向下，用于测定底床所在位置及水深；波束3用于浅水流速的补偿。 Qliner2使用过程中，用户需要首先确定河流断面的垂线，利用绳索拖动小船沿确定的路线行驶，并在每条垂线停留30秒左右至1分钟左右，以便得到稳定准确的测量结果，通常的断面测量可以在5－20分钟左右内完成，精度高于1％。
OTT Qliner2 走航式超声波多普勒流量计
应用范围
- 中、小型河流的流量测量 - 明渠流量测量 - 有桥梁的断面流量测量 - 传统测流方法的的替换 - 在线流量监测系统的律定
|
